يعد قياس تركيب أنبوب الغطاء عملية بالغة الأهمية، خاصة عندما تكون في مجال توريد هذه المكونات الأساسية. باعتباري موردًا لتركيبات أنابيب الأغطية، فأنا أفهم أهمية القياسات الدقيقة. في هذه المدونة، سأشارك أفكاري حول كيفية قياس تركيب غطاء الأنبوب بشكل فعال، مما يضمن حصولك على المنتج المناسب لاحتياجاتك الخاصة.
فهم تجهيزات أنابيب الغطاء

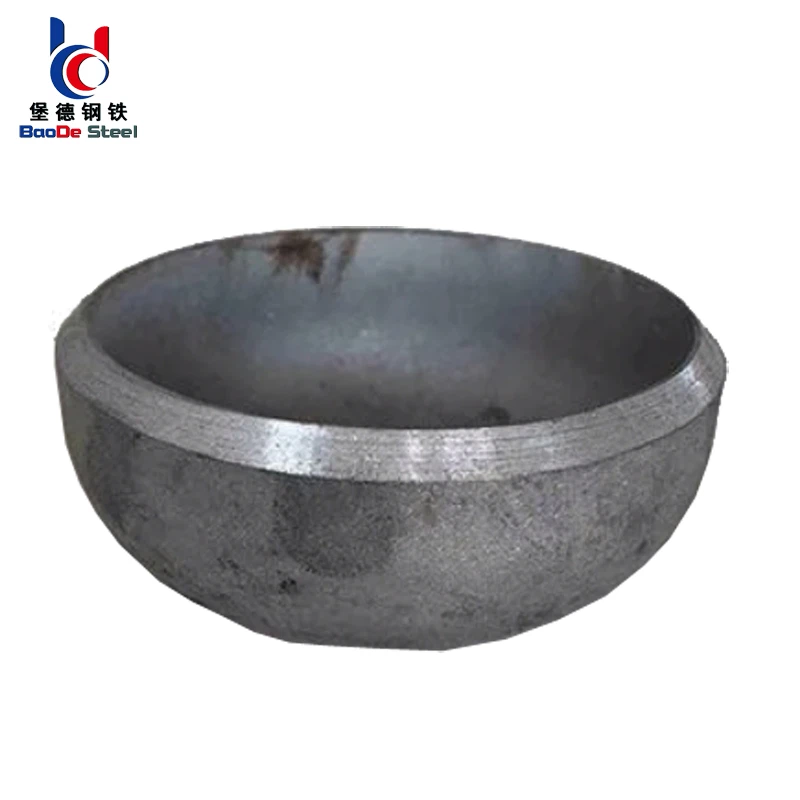

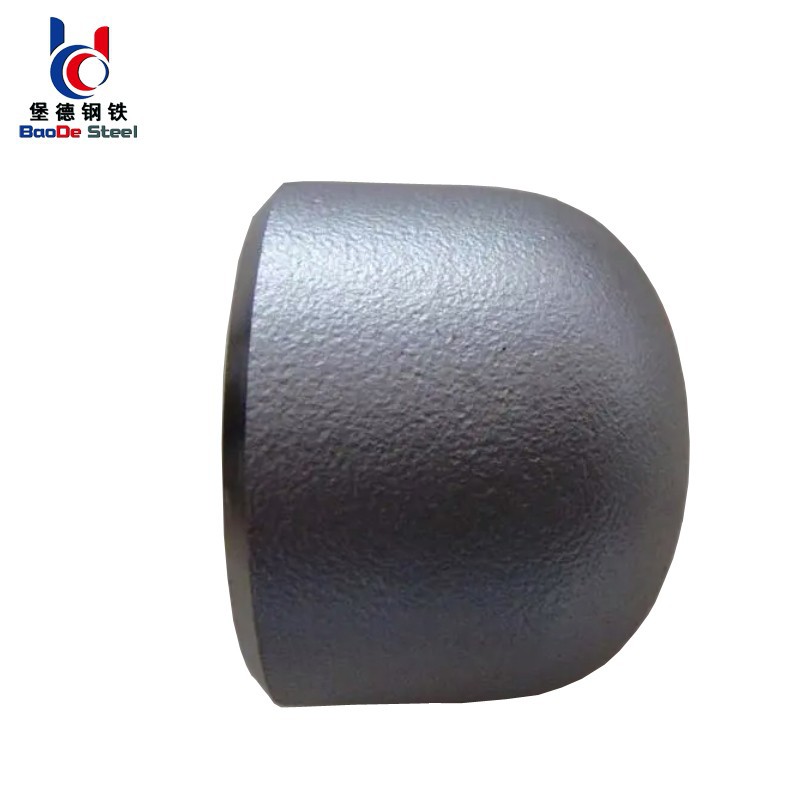

قبل أن نتعمق في عملية القياس، دعونا نفهم بإيجاز ما هي تجهيزات أنابيب الغطاء. تُستخدم تجهيزات أنابيب الغطاء لإغلاق نهاية الأنبوب، مما يمنع تدفق السائل أو الغاز. إنها تأتي في مواد مختلفة، مثل الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والـ PVC، ولكل منها خصائصها وتطبيقاتها الفريدة.قبعات الصلب الكربونيتحظى بشعبية خاصة بسبب قوتها ومتانتها ومقاومتها للتآكل.
الأدوات المطلوبة للقياس
لقياس تركيب أنبوب الغطاء بدقة، ستحتاج إلى بعض الأدوات الأساسية. وتشمل هذه:
- الفرجار: الفرجار الرقمي أو الورني مثالي لقياس القطر الخارجي (OD)، والقطر الداخلي (ID)، وسمك جدار الغطاء.
- ميكرومتر: توفر أجهزة الميكرومتر قياسات أكثر دقة، خاصة بالنسبة للأغطية ذات القطر الصغير.
- شريط قياس: يمكن استخدام شريط قياس مرن لقياس طول أو محيط الغطاء.
- مقياس العمق: مقياس العمق مفيد لقياس عمق مقبس القبعة أو طول طرف الذكر.
قياس القطر الخارجي (OD)
القطر الخارجي (OD) لتركيب أنبوب الغطاء هو قياس الحافة الخارجية للغطاء. لقياس OD، اتبع الخطوات التالية:
- افتح الفرجار أو الميكرومتر وضع الفكين حول الجزء الخارجي من الغطاء.
- تأكد من أن الفكين متعامدان مع محور الغطاء.
- أغلق الفكين بلطف حتى يلمسا سطح الغطاء.
- اقرأ القياس على شاشة الفرجار أو الميكرومتر. تأكد من تسجيل القياس بدقة.
قياس القطر الداخلي (ID)
القطر الداخلي (ID) لتركيب أنبوب الغطاء هو قياس الحافة الداخلية للغطاء. لقياس المعرف، اتبع الخطوات التالية:
- افتح الفرجار أو الميكرومتر وأدخل الفكين في فتحة الغطاء.
- تأكد من أن الفكين متعامدان مع محور الغطاء.
- قم بتوسيع الفكين بلطف حتى يلمسا السطح الداخلي للغطاء.
- اقرأ القياس على شاشة الفرجار أو الميكرومتر. سجل القياس بدقة.
قياس سمك الجدار
سمك الجدار لتركيبات أنابيب الغطاء هو الفرق بين القطر الخارجي (OD) والقطر الداخلي (ID)، مقسومًا على اثنين. لحساب سمك الجدار، استخدم الصيغة التالية:
سمك الجدار = (OD - ID) / 2
على سبيل المثال، إذا كان القطر الخارجي للغطاء هو 2 بوصة والمعرف 1.8 بوصة، فإن سمك الجدار سيكون:
سمك الجدار = (2 - 1.8) / 2 = 0.1 بوصة
قياس الطول أو الارتفاع
طول أو ارتفاع تركيب أنبوب الغطاء هو القياس من قاعدة الغطاء إلى الأعلى. لقياس الطول أو الارتفاع، استخدم شريط قياس أو مقياس عمق. ضع أداة القياس عند قاعدة الغطاء ثم قم بمدها إلى الأعلى. اقرأ القياس على مقياس الأداة وسجله بدقة.
قياس عمق المقبس أو طول نهاية الذكر
إذا كان للغطاء مقبس أو طرف ذكر، فستحتاج إلى قياس عمق التجويف أو طول الطرف الذكر. لقياس عمق المقبس، استخدم مقياس العمق. أدخل مقياس العمق في المقبس واضغط عليه لأسفل حتى يصل إلى الأسفل. اقرأ القياس على مقياس العمق وسجله بدقة.
لقياس طول نهاية الذكر، استخدم الفرجار أو الميكرومتر. ضع فكي أداة القياس حول الطرف الذكري وقس الطول من القاعدة إلى الطرف. سجل القياس بدقة.
النظر في التسامح
عند قياس تجهيزات أنابيب الغطاء، من المهم مراعاة التفاوتات. التفاوتات هي الاختلافات المسموح بها في أبعاد التركيب. يتم تحديدها وفقًا لمعايير الصناعة وتضمن أن التركيبات سوف تتناسب بشكل صحيح وتعمل بشكل صحيح.
على سبيل المثال، إذا كان الغطاء يحتوي على OD يبلغ 2 بوصة مع تفاوت قدره ±0.005 بوصة، فإن القطر الخارجي الفعلي للغطاء يمكن أن يتراوح من 1.995 بوصة إلى 2.005 بوصة. من المهم التحقق من متطلبات التسامح لتطبيقك المحدد والتأكد من أن الأبعاد المقاسة للغطاء تقع ضمن النطاق المقبول.
أهمية القياسات الدقيقة
القياسات الدقيقة ضرورية عندما يتعلق الأمر بتغطية تجهيزات الأنابيب. يمكن أن يؤدي القياس السيئ للتركيب إلى حدوث تسربات، أو تركيب غير مناسب، أو حتى فشل النظام. من خلال أخذ الوقت الكافي لقياس التركيب بدقة، يمكنك التأكد من أنه سيتناسب بشكل صحيح ويعمل كما هو متوقع.
وبالإضافة إلى ذلك، فإن القياسات الدقيقة مهمة لمراقبة الجودة. باعتباري موردًا لتجهيزات أنابيب الأغطية، أستخدم قياسات دقيقة للتأكد من أن كل تركيب أقوم بتوريده يلبي أعلى معايير الجودة والأداء. وهذا يساعدني على بناء الثقة مع عملائي وضمان رضاهم.
خاتمة
يعد قياس تركيب أنبوب الغطاء عملية مباشرة تتطلب الأدوات الصحيحة واتباع نهج دقيق. باتباع الخطوات الموضحة في هذه المدونة، يمكنك قياس القطر الخارجي والمعرف وسمك الجدار والطول والأبعاد الأخرى للغطاء بدقة. تذكر أن تأخذ في الاعتبار التفاوتات والتأكد من أن الأبعاد المقاسة تقع ضمن النطاق المقبول.
إذا كنت في السوق لشراء تجهيزات أنابيب ذات أغطية عالية الجودة، فأنا أدعوك إلى الاتصال بي للحصول على استشارة. باعتباري موردًا موثوقًا به، يمكنني مساعدتك في العثور على المنتج المناسب لاحتياجاتك المحددة والتأكد من أنه يلبي متطلبات الجودة والأداء الخاصة بك. سواء كنت تعمل في مشروع صغير يمكنك تنفيذه بنفسك أو منشأة صناعية كبيرة، فأنا هنا لتزويدك بأفضل المنتجات والخدمات.
مراجع
- ASME B16.11 - التركيبات المطروقة واللحام بالمقابس والملولبة
- ASTM A105 - المواصفات القياسية لمطروقات الفولاذ الكربوني لتطبيقات الأنابيب
- ASTM A350 - المواصفات القياسية للمطروقات المصنوعة من الكربون والفولاذ منخفض السبائك، والتي تتطلب اختبار صلابة الشق لمكونات الأنابيب
