يعد تثبيت المخفض الملحوم بعقب عملية حاسمة في أنظمة الأنابيب المختلفة ، سواء في الإعدادات الصناعية أو المباني التجارية أو المشاريع السكنية. كخفض ملحور بعقب موثوق بهالارتباط التشعبي: مخفض لحام بعقبالمورد ، أنا أفهم أهمية التثبيت المناسب. في هذه المدونة ، سأرشدك خلال الخطوة - من خلال - خطوة لتثبيت مخفض ملحوم بعقب ، وضمان نظام أنابيب آمن وفعال.
تحضير
قبل بدء تثبيت مخفض لحام بعقب ، من الضروري إجراء استعدادات شاملة.
فحص المواد

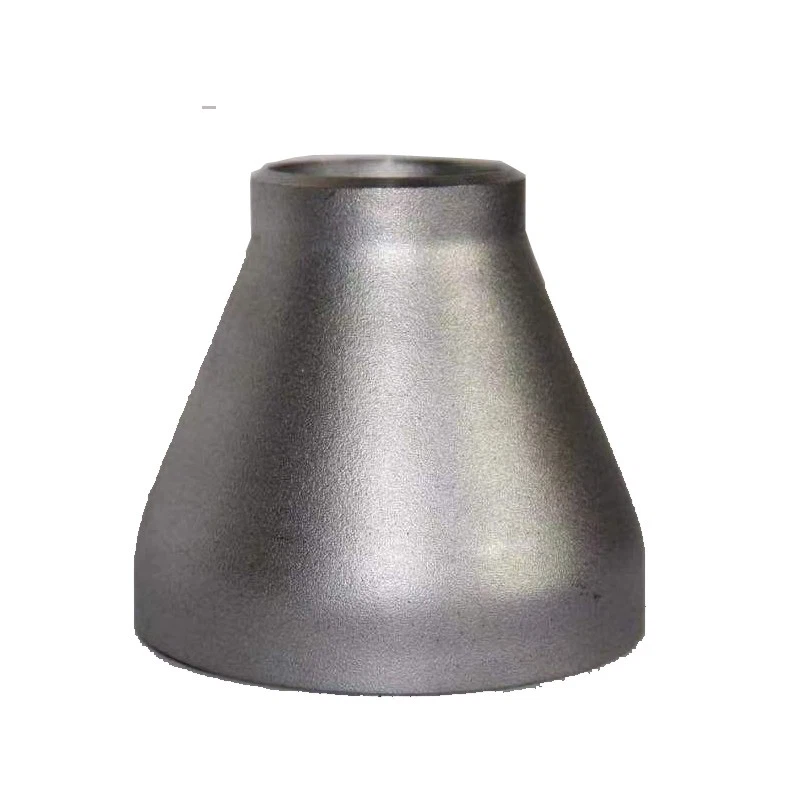

أولاً وقبل كل شيء ، فحص بعناية المخفض الملحوم بعقب. تحقق من أي عيوب واضحة مثل الشقوق أو الخدوش أو الأسطح غير المستوية. تأكد من أن أبعاد المخفض تتطابق مع متطلبات نظام الأنابيب. على سبيل المثال ، إذا كنت بحاجة إلىالارتباط التشعبي: مخفض من 3 بوصات إلى 1.5 بوصة، تحقق من أن الطرف الكبير يبلغ قطره 3 بوصات وأن الطرف الصغير هو 1.5 بوصة. وبالمثل ، لالارتباط التشعبي: مخفض الأنابيب 40 مم إلى 32 مم، مزدوج - تحقق من الأقطار في كلا الطرفين.
تنظيف الأسطح
قم بتنظيف أسطح الأنابيب والمخفض الملحوم بعقب. قم بإزالة أي الأوساخ أو الصدأ أو الشحوم أو الطلاء من المناطق التي سيتم لحامها. يمكنك استخدام فرشاة سلك أو ورق صنفرة أو مذيب تنظيف مناسب. السطح النظيف أمر حيوي لحام قوي ودائم.
القياس والعلامة
قياس بدقة طول الأنابيب حيث سيتم تثبيت المخفض. حدد الموقف على الأنابيب حيث سيتم محاذاة نهايات المخفض. هذا سيساعد على ضمان المحاذاة المناسبة أثناء عملية اللحام.
تنسيق
المحاذاة المناسبة أمر بالغ الأهمية لتركيب مخفض لحام ناجح.
توسيط
استخدم أدوات المحاذاة مثل المشابك أو تجهيزات المحاذاة لتوسيط المخفض بين الأنابيب. تأكد من أن الخطوط المركزية للأنابيب والمخفض في خط. يمكن أن يؤدي أي اختلال إلى تركيزات الإجهاد في اللحام ونظام الأنابيب ، مما قد يتسبب في تسرب أو إخفاقات بمرور الوقت.
إعداد الفجوة
اترك فجوة صغيرة بين نهايات الأنابيب والمخفض. يعتمد حجم الفجوة على عملية اللحام والمواد. بشكل عام ، يوصى بفجوة من حوالي 1 - 3 مم. تسمح هذه الفجوة للمعادن اللحام بالتدفق بشكل صحيح وملء المفصل أثناء عملية اللحام.
اللحام
عملية اللحام هي قلب تثبيت مخفض لحام بعقب.
اختيار عملية اللحام
هناك العديد من عمليات اللحام المتاحة ، مثل اللحام القوس المعدني المحمي (SMAW) ، ولحام قوس التنغستن الغاز (GTAW) ، ولحام قوس المعادن الغازية (GMAW). يعتمد اختيار عملية اللحام على عوامل مثل مادة المخفض والأنابيب ، وسمك الجدران ، ومتطلبات التطبيق. بالنسبة إلى المخفضات الملحومة من الصلب الكربوني ، يعد SMAW عملية شائعة الاستخدام بسبب بساطتها وتنوعها.
إجراء اللحام
قبل بدء اللحام الفعلي ، من المهم اتباع إجراء لحام مناسب. يتضمن ذلك تسخين المواد المسبقة إذا لزم الأمر ، واختيار أقطاب اللحام المناسبة أو معادن الحشو ، ووضع معلمات اللحام الصحيحة مثل التيار والجهد وسرعة اللحام.
ابدأ اللحام في أحد طرفي المفصل والمضي قدمًا حول المحيط. تأكد من الحفاظ على سرعة لحام متسقة وعرض حبة. بعد الانتهاء من التمريرة الأولى ، افحص اللحام لأي عيوب مثل المسامية أو عدم الانصهار أو الشقوق. إذا لزم الأمر ، قم بإجراء أي إصلاحات قبل المتابعة مع تمريرات لاحقة.
ما بعد - علاج اللحام
بعد الانتهاء من اللحام ، اسمح للحام أن يبرد ببطء. هذا يساعد على تقليل الضغوط الداخلية في اللحام. قد تحتاج أيضًا إلى إجراء معالجة حرارة اللحام (PWHT) وفقًا للمادة والتطبيق. يمكن أن يحسن PWHT الخواص الميكانيكية للحام وتقليل خطر التكسير.
تقتيش
بمجرد اكتمال التثبيت ، يكون التفتيش الشامل ضروريًا.
التفتيش البصري
تفقد البصر اللحام لأي عيوب واضحة مثل الشقوق أو المسامية أو تكوين حبة غير لائق. تحقق من محاذاة الأنابيب والمخفض لضمان عدم وجود انحرافات كبيرة.
اختبار غير مدمر (NDT)
بالنسبة للتطبيقات الحرجة ، قد تكون هناك حاجة إلى طرق اختبار غير مدمرة مثل الاختبار بالموجات فوق الصوتية (UT) أو اختبار التصوير الشعاعي (RT) أو اختبار الجسيمات المغناطيسية (MT). يمكن لهذه الاختبارات اكتشاف العيوب الداخلية في اللحام غير المرئية للعين المجردة.
اعتبارات السلامة
أثناء عملية التثبيت ، يجب أن تكون السلامة دائمًا أولوية قصوى.
معدات الحماية الشخصية (PPE)
ارتداء معدات الحماية الشخصية المناسبة مثل خوذات اللحام والقفازات والمآزر ونظارات السلامة. ينتج اللحام حرارة مكثفة ، وضوء ، وأبخرة ، والتي يمكن أن تكون ضارة بعينيك وبشرتك والجهاز التنفسي.
تهوية
تأكد من أن منطقة العمل جيدة التهوية لإزالة أبخرة اللحام. إذا كنت تعمل في مساحة مغلقة ، فاستخدم أنظمة تهوية العادم المحلية أو ارتداء أجهزة التنفس.
السلامة من الحرائق
حافظ على النار - إطفاء المعدات القريبة في حالة حريق. يتضمن اللحام درجات حرارة عالية وشرر ، والتي يمكن أن تشعل بسهولة المواد القابلة للاشتعال.
استكشاف الأخطاء وإصلاحها
حتى مع التحضير الدقيق والتركيب ، قد لا تزال المشاكل تحدث.
عيوب اللحام
إذا واجهت عيوب اللحام مثل المسامية أو عدم وجود الانصهار أو الشقوق ، فقد تحتاج إلى ضبط معلمات اللحام ، أو تنظيف الأسطح بشكل أكثر شمولية ، أو استخدام أقطاب لحام مختلفة أو معادن حشو.
تسرب
إذا كانت هناك تسرب في نظام الأنابيب بعد التثبيت ، فتحقق من مفاصل اللحام لأي عيوب. قد تحتاج إلى إصلاح اللحام أو إعادة لحام المفصل إذا لزم الأمر.
خاتمة
يتطلب تثبيت مخفض لعقب الملحوم تخطيطًا دقيقًا ومحاذاة مناسبة وعملية لحام عالية الجودة. باتباع الخطوات الموضحة في هذه المدونة ، يمكنك التأكد من تركيب ناجح لمن المخفض الملحوم بعقب. بصفتنا موردًا موثوقًا بملحومًا بملحًا ، فإننا نقدم مجموعة واسعة من المخفضات عالية الجودة لتلبية احتياجاتك المتنوعة. إذا كنت مهتمًا بشراء منتجاتنا أو لديك أي أسئلة حول التثبيت ، فلا تتردد في الاتصال بنا لمناقشات المشتريات.
مراجع
- الجمعية الأمريكية للمهندسين الميكانيكيين (ASME). غلاية وسوع الضغط.
- دليل اللحام ، جمعية اللحام الأمريكية.
